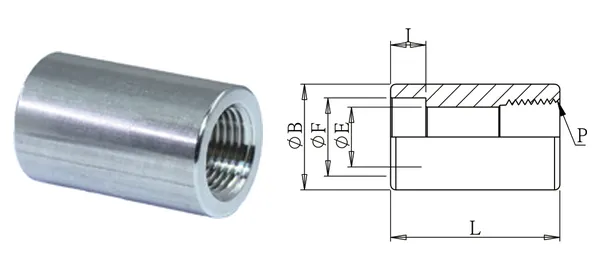

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Mufa kielichowa do spawania z gwintem wewnętrznym 2000Lb
DG-XWD-002
Specyfikacja
| Nr części | DG-XWD-002 |
|---|---|
| Opis | Mufa kielichowa do spawania z gwintem wewnętrznym 2000Lb |
| serie | Złączki rurowe wysokociśnieniowe |
| Śr. zewn. rury (pipe) (mm) | 3/8" |
| Gwint P (PT) | 3/8" |
| ØE (mm) | 13.3 |
| ØF (mm) | 18 |
| ØB (mm) | 22 |
| I (mm) | 10 |
| L (mm) | 38 |
| Typ gwintu | PT (standard) / NPT (-N) |
| Materiał | SUS304 (standard) / SUS316L (-316) |
| Ciśnienie robocze | 140 kgf/cm² (2M) |
| Temperatura robocza | — |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
