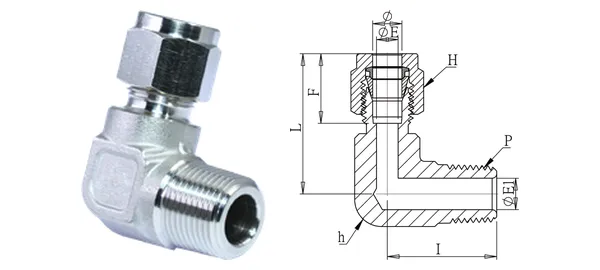

Foto e desenho cotado (ilustrativos). Dimensões em mm.
Cotovelo macho
DG-GEM-037
Especificações
| Nº da peça | DG-GEM-037 |
|---|---|
| Descrição | Cotovelo macho |
| séries | Conexões para tubo |
| DE do tubo (mm) | 1/2" |
| Rosca P (PT) | 1/2" |
| ØE (mm) | 10.5 |
| ØE1 (mm) | 12 |
| F (mm) | 23 |
| I (mm) | 31.7 |
| L/L1 (mm) | 42.2 |
| Sextavado H (mm) | 22 |
| Sextavado h (mm) | 22.7 |
| Tipo de rosca | PT (padrão) / NPT (-N) |
| Material | SUS316 (conforme catálogo; código de pedido -316) |
| Pressão de trabalho | 1/2"(12 mm) e abaixo: 210 kgf/cm²; 3/4"(19 mm) e acima: 100 kgf/cm² |
| Temperatura de trabalho | — |
Versão dos dados 2026-10-01. Especificações sujeitas a confirmação.
