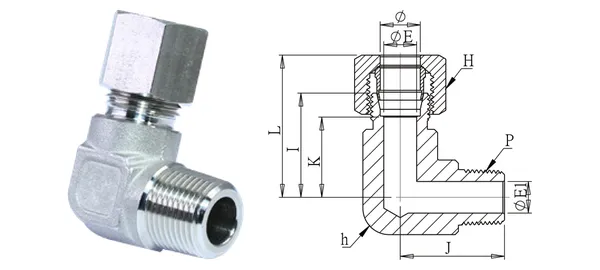

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ข้องอเกลียวนอก (ซีรีส์ L)
DG-CEL-009
ข้อกำหนด
| รหัสชิ้นส่วน | DG-CEL-009 |
|---|---|
| รายละเอียด | ข้องอเกลียวนอก (ซีรีส์ L) |
| ซีรีส์ | ฟิตติ้งแบบแหวนตัด |
| OD ท่อ (mm) | 12 |
| เกลียว P (PT) | 3/8” |
| ØE (mm) | 10 |
| ØE1 (mm) | 9.6 |
| I (mm) | 31.7 |
| J (mm) | 31.7 |
| K (mm) | 24.7 |
| L/L1 (mm) | 42.7 |
| หกเหลี่ยม H (mm) | 22 |
| หกเหลี่ยม h (mm) | 22.7 |
| ประเภทเกลียว | PT (มาตรฐาน) / NPT (-N) |
| วัสดุ | SUS304 (เฟอร์รูล SUS316) |
| แรงดันใช้งาน | 100~250 kgf/cm² (ซีรีส์ L) |
| อุณหภูมิใช้งาน | — |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
