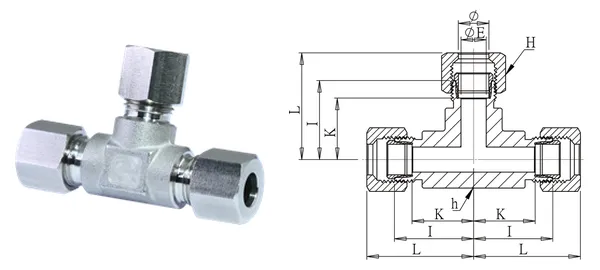

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
สามทางยูเนียน (ซีรีส์ S)
DG-CTS-002
ข้อกำหนด
| รหัสชิ้นส่วน | DG-CTS-002 |
|---|---|
| รายละเอียด | สามทางยูเนียน (ซีรีส์ S) |
| ซีรีส์ | ฟิตติ้งแบบแหวนตัด |
| OD ท่อ (mm) | 8 |
| ØE (mm) | 5 |
| I (mm) | 26 |
| K (mm) | 19 |
| L/L1 (mm) | 36.7 |
| หกเหลี่ยม H (mm) | 19 |
| หกเหลี่ยม h (mm) | 18.6 |
| ประเภทเกลียว | — |
| วัสดุ | SUS304 (เฟอร์รูล SUS316) |
| แรงดันใช้งาน | 250~400 kgf/cm² (ซีรีส์ S) |
| อุณหภูมิใช้งาน | — |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
