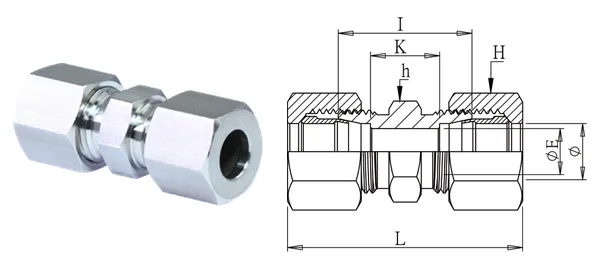

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ยูเนียน (ข้อต่อตรง) (ซีรีส์ L)
DG-CUL-006
ข้อกำหนด
| รหัสชิ้นส่วน | DG-CUL-006 |
|---|---|
| รายละเอียด | ยูเนียน (ข้อต่อตรง) (ซีรีส์ L) |
| ซีรีส์ | ฟิตติ้งแบบแหวนตัด |
| OD ท่อ (mm) | 18 |
| ØE (mm) | 15 |
| I (mm) | 33 |
| K (mm) | 18 |
| L/L1 (mm) | 58 |
| หกเหลี่ยม H (mm) | 32 |
| หกเหลี่ยม h (mm) | 27 |
| ประเภทเกลียว | — |
| วัสดุ | SUS304 (เฟอร์รูล SUS316) |
| แรงดันใช้งาน | 100~250 kgf/cm² (ซีรีส์ L) |
| อุณหภูมิใช้งาน | — |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
