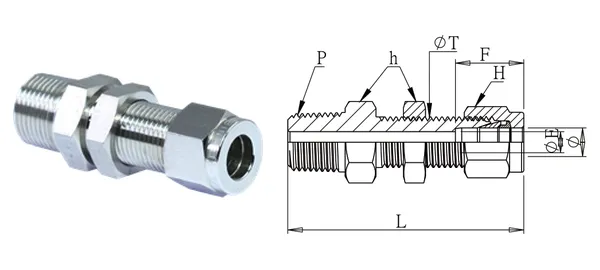

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ข้อต่อทะลุผนัง เกลียวนอก
DG-GBM-002
ข้อกำหนด
| รหัสชิ้นส่วน | DG-GBM-002 |
|---|---|
| รายละเอียด | ข้อต่อทะลุผนัง เกลียวนอก |
| ซีรีส์ | ฟิตติ้งท่อ (ทิวบ์) |
| OD ท่อ (mm) | 8 |
| เกลียว P (PT) | 1/4" |
| รูเจาะแผง (mm) | 13.2 |
| ØE (mm) | 6.4 |
| F (mm) | 16.2 |
| L/L1 (mm) | 55.9 |
| หกเหลี่ยม H (mm) | 16 |
| หกเหลี่ยม h (mm) | 17 |
| ประเภทเกลียว | PT (มาตรฐาน) / NPT (-N) |
| วัสดุ | SUS316 (ตามแคตตาล็อก; รหัสสั่งซื้อ -316) |
| แรงดันใช้งาน | 1/2"(12 mm) และต่ำกว่า: 210 kgf/cm²; 3/4"(19 mm) และสูงกว่า: 100 kgf/cm² |
| อุณหภูมิใช้งาน | — |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
