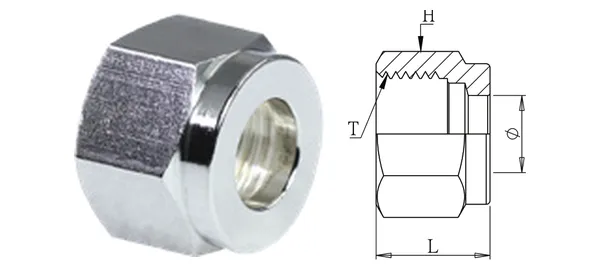

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
น็อต (แป้นเกลียว)
DG-GNT-006
ข้อกำหนด
| รหัสชิ้นส่วน | DG-GNT-006 |
|---|---|
| รายละเอียด | น็อต (แป้นเกลียว) |
| ซีรีส์ | ฟิตติ้งท่อ (ทิวบ์) |
| OD ท่อ (mm) | 12 |
| เกลียวน็อต | 3/4" x 20 |
| L/L1 (mm) | 17.5 |
| หกเหลี่ยม H (mm) | 22 |
| ประเภทเกลียว | T: UN (x 20) |
| วัสดุ | SUS316 (ตามแคตตาล็อก; รหัสสั่งซื้อ -316) |
| แรงดันใช้งาน | — |
| อุณหภูมิใช้งาน | — |
| หมายเหตุ | เกลียวนัทชุบเคลือบเพื่อลดการสึกหรอและเพิ่มความลื่น |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
