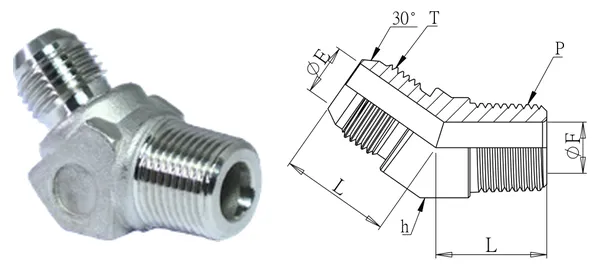

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ข้องอ 45° เกลียวนอก (หล่อแบบอินเวสต์เมนต์, บานแฟลร์ 30° JIS)
DG-HGA-003
ข้อกำหนด
| รหัสชิ้นส่วน | DG-HGA-003 |
|---|---|
| รายละเอียด | ข้องอ 45° เกลียวนอก (หล่อแบบอินเวสต์เมนต์, บานแฟลร์ 30° JIS) |
| ซีรีส์ | ฟิตติ้งไฮดรอลิก |
| OD ท่อ (mm) | 3/4" |
| เกลียว T (G) | 3/4" |
| เกลียว P (PT) | 3/4" |
| ØE (mm) | 14.5 |
| ØF (mm) | 14.5 |
| L (mm) | 31 |
| หกเหลี่ยม h (mm) | 29 |
| ประเภทเกลียว | T: G (BSPP/PF, 30°/60°); P: PT (มาตรฐาน) / NPT (-N) |
| วัสดุ | SUS304 (มาตรฐาน) / SUS316 (-316) |
| แรงดันใช้งาน | 20 kgf/cm² (หล่อความแม่นยำ) |
| อุณหภูมิใช้งาน | — |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
