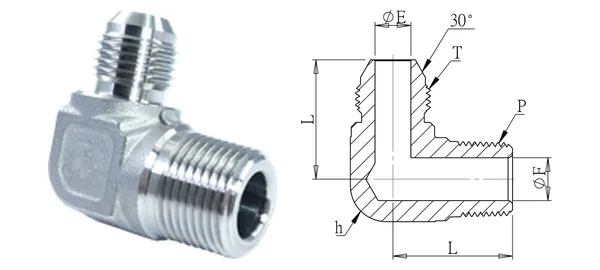

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ข้องอเกลียวนอก (บานแฟลร์ 30° JIS)
DG-HGE-003
ข้อกำหนด
| รหัสชิ้นส่วน | DG-HGE-003 |
|---|---|
| รายละเอียด | ข้องอเกลียวนอก (บานแฟลร์ 30° JIS) |
| ซีรีส์ | ฟิตติ้งไฮดรอลิก |
| OD ท่อ (mm) | 1/2" |
| เกลียว T (G) | 1/2" |
| เกลียว P (PT) | 1/2" |
| ØE (mm) | 11 |
| ØF (mm) | 12 |
| L (mm) | 31.7 |
| หกเหลี่ยม h (mm) | 22.7 |
| ประเภทเกลียว | T: G (BSPP/PF, 30°/60°); P: PT (มาตรฐาน) / NPT (-N) |
| วัสดุ | SUS304 (มาตรฐาน) / SUS316 (-316) |
| แรงดันใช้งาน | 210 kgf/cm² |
| อุณหภูมิใช้งาน | — |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
