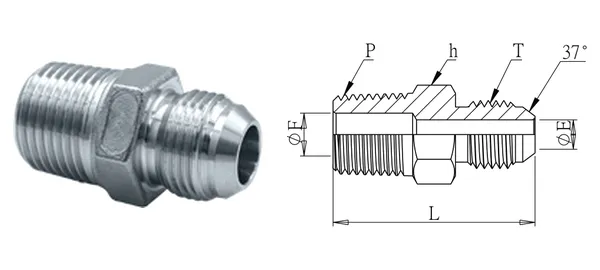

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ข้อต่อตรงเกลียวนอก (หล่อแบบอินเวสต์เมนต์)
DG-HJD-006
ข้อกำหนด
| รหัสชิ้นส่วน | DG-HJD-006 |
|---|---|
| รายละเอียด | ข้อต่อตรงเกลียวนอก (หล่อแบบอินเวสต์เมนต์) |
| ซีรีส์ | ฟิตติ้งไฮดรอลิก |
| OD ท่อ (mm) | 2" |
| เกลียว T (UN/UNF) | 2-1/2" x 12 |
| เกลียว P (PT) | 2" |
| ØE (mm) | 43 |
| ØF (mm) | 47 |
| L (mm) | 76 |
| หกเหลี่ยม h (mm) | 65 |
| ประเภทเกลียว | T: UN/UNF (JIC 37°); P: PT (มาตรฐาน) / NPT (-N) |
| วัสดุ | SUS304 (มาตรฐาน) / SUS316 (-316) |
| แรงดันใช้งาน | 20 kgf/cm² (หล่อความแม่นยำ) |
| อุณหภูมิใช้งาน | — |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
