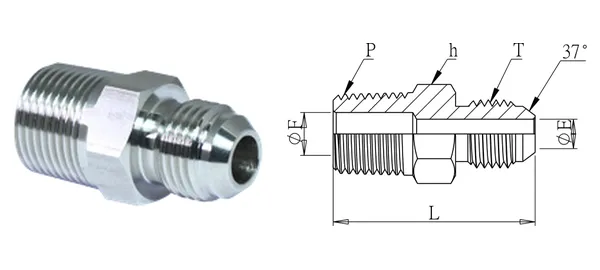

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ข้อต่อตรงเกลียวนอก (JIC 37°)
DG-HJM-011
ข้อกำหนด
| รหัสชิ้นส่วน | DG-HJM-011 |
|---|---|
| รายละเอียด | ข้อต่อตรงเกลียวนอก (JIC 37°) |
| ซีรีส์ | ฟิตติ้งไฮดรอลิก |
| OD ท่อ (mm) | 1/2" |
| เกลียว T (UN/UNF) | 3/4" x 16 |
| เกลียว P (PT) | 3/8" |
| ØE (mm) | 10 |
| ØF (mm) | 9.6 |
| L (mm) | 38 |
| หกเหลี่ยม h (mm) | 19 |
| ประเภทเกลียว | T: UN/UNF (JIC 37°); P: PT (มาตรฐาน) / NPT (-N) |
| วัสดุ | SUS304 (มาตรฐาน) / SUS316 (-316) |
| แรงดันใช้งาน | 210 kgf/cm² |
| อุณหภูมิใช้งาน | — |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
