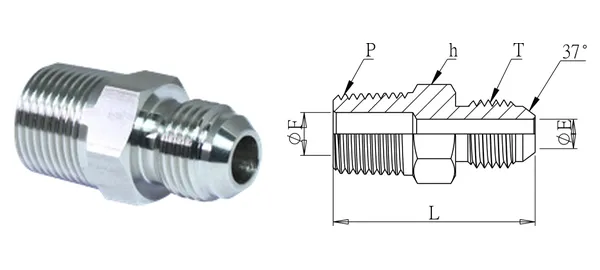

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ข้อต่อตรงเกลียวนอก (JIC 37°)
DG-HJM-029
ข้อกำหนด
| รหัสชิ้นส่วน | DG-HJM-029 |
|---|---|
| รายละเอียด | ข้อต่อตรงเกลียวนอก (JIC 37°) |
| ซีรีส์ | ฟิตติ้งไฮดรอลิก |
| OD ท่อ (mm) | 1-1/4" |
| เกลียว T (UN/UNF) | 1-5/8" x 12 |
| เกลียว P (PT) | 1" |
| ØE (mm) | 27 |
| ØF (mm) | 21 |
| L (mm) | 58 |
| หกเหลี่ยม h (mm) | 46 |
| ประเภทเกลียว | T: UN/UNF (JIC 37°); P: PT (มาตรฐาน) / NPT (-N) |
| วัสดุ | SUS304 (มาตรฐาน) / SUS316 (-316) |
| แรงดันใช้งาน | 210 kgf/cm² |
| อุณหภูมิใช้งาน | — |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
