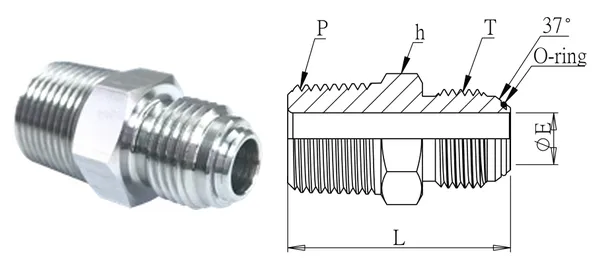

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ข้อต่อตรงเกลียวนอก – แบบโอริง
DG-HJO-003
ข้อกำหนด
| รหัสชิ้นส่วน | DG-HJO-003 |
|---|---|
| รายละเอียด | ข้อต่อตรงเกลียวนอก – แบบโอริง |
| ซีรีส์ | ฟิตติ้งไฮดรอลิก |
| OD ท่อ (mm) | 1" |
| เกลียว T (UN/UNF) | 1-5/16" x 12 |
| เกลียว P (PT) | 1" |
| ØE (mm) | 21 |
| L (mm) | 54 |
| หกเหลี่ยม h (mm) | 35 |
| ID × กว้าง (mm) | 21.5 x 1.5 |
| ประเภทเกลียว | T: UN/UNF (JIC 37°); P: PT (มาตรฐาน) / NPT (-N) |
| วัสดุ | SUS304 (มาตรฐาน) / SUS316 (-316) |
| แรงดันใช้งาน | 210 kgf/cm² |
| อุณหภูมิใช้งาน | — |
| หมายเหตุ | ไม่ใช่สต็อกปกติ สั่งกลึงได้ รับขนาดนอกตาราง ไม่แถมโอริง — ติดตั้งตามสภาพและอุณหภูมิ |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
