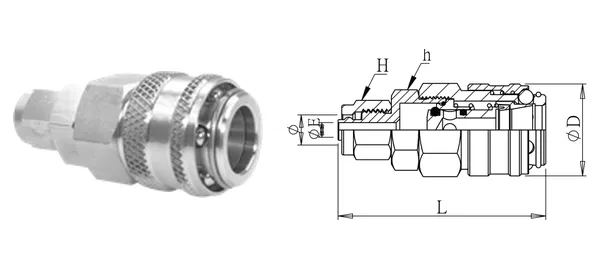

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ซ็อกเก็ต (ตัวเมีย) สำหรับสาย PU (วันทัช)
DG-OOU-001
ข้อกำหนดอยู่ภายใต้การยืนยัน
ข้อกำหนด
| รหัสชิ้นส่วน | DG-OOU-001 |
|---|---|
| รายละเอียด | ซ็อกเก็ต (ตัวเมีย) สำหรับสาย PU (วันทัช) |
| ซีรีส์ | ข้อต่อเร็วแบบปิดทางเดียว |
| OD ท่อ (mm) | 8 |
| ØE (mm) | 4 |
| ØD (mm) | 25 |
| L (mm) | 56.5 |
| หกเหลี่ยม H (mm) | 14 |
| หกเหลี่ยม h (mm) | 19 |
| ประเภทเกลียว | — (แบบแรพิด) |
| วัสดุ | SUS304 / SUS316 / Steel (มาตรฐาน SUS304; สั่ง SUS316 ด้วย -316; เหล็กคาร์บอนสั่งพิเศษ)ข้อกำหนดอยู่ภายใต้การยืนยัน |
| แรงดันใช้งาน | 15 kgf/cm² |
| อุณหภูมิใช้งาน | ตามซีล: NBR -20℃~+80℃; Viton -25℃~+180℃ |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
