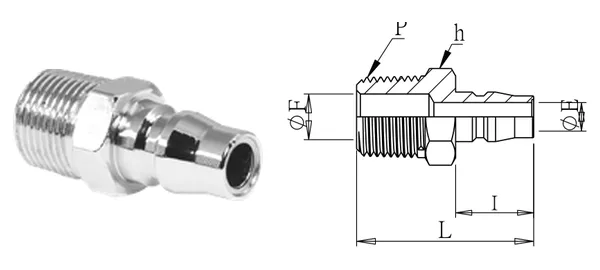

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ปลั๊ก (ตัวผู้) เกลียวนอก
DG-OPM-003
ข้อกำหนดอยู่ภายใต้การยืนยัน
ข้อกำหนด
| รหัสชิ้นส่วน | DG-OPM-003 |
|---|---|
| รายละเอียด | ปลั๊ก (ตัวผู้) เกลียวนอก |
| ซีรีส์ | ข้อต่อเร็วแบบปิดทางเดียว |
| เกลียว P (PT) | 3/8" |
| ØE (mm) | 7.5 |
| ØF (mm) | 7.5 |
| I (mm) | 20.5 |
| L (mm) | 41.5 |
| หกเหลี่ยม h (mm) | 17 |
| ประเภทเกลียว | PT |
| วัสดุ | SUS304 / SUS316 / Steel (มาตรฐาน SUS304; สั่ง SUS316 ด้วย -316; เหล็กคาร์บอนสั่งพิเศษ)ข้อกำหนดอยู่ภายใต้การยืนยัน |
| แรงดันใช้งาน | 15 kgf/cm² |
| อุณหภูมิใช้งาน | ตามซีล: NBR -20℃~+80℃; Viton -25℃~+180℃ |
| หมายเหตุ | ใช้กับข้อต่อเมียปิดทางเดียววัสดุต่างกันได้ |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
