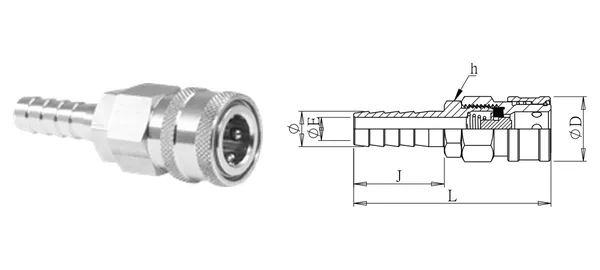

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ซ็อกเก็ต (ตัวเมีย) หางไหล (แบบดั้งเดิม)
DG-OSH-001
ข้อกำหนด
| รหัสชิ้นส่วน | DG-OSH-001 |
|---|---|
| รายละเอียด | ซ็อกเก็ต (ตัวเมีย) หางไหล (แบบดั้งเดิม) |
| ซีรีส์ | ข้อต่อเร็วแบบปิดทางเดียว |
| ID สาย (mm) | 1/4" |
| ØE (mm) | 4 |
| ØD (mm) | 25 |
| Ø (mm) | 7 |
| J (mm) | 25 |
| L (mm) | 66.2 |
| หกเหลี่ยม h (mm) | 19 |
| ประเภทเกลียว | — (หางไหล) |
| วัสดุ | SUS304 (มาตรฐาน) / SUS316 (-316) |
| แรงดันใช้งาน | 15 kgf/cm² |
| อุณหภูมิใช้งาน | ตามซีล: NBR -20℃~+80℃; Viton -25℃~+180℃ |
| หมายเหตุ | บางรายการ 1/2" และ 1" ใช้บอดี้ใหญ่ 3/4" (ดู ØD) |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
