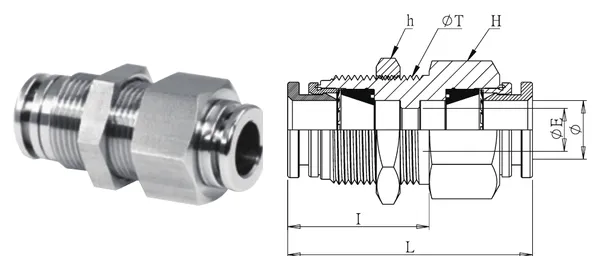

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ยูเนียนทะลุผนัง
DG-QBH-003
ข้อกำหนด
| รหัสชิ้นส่วน | DG-QBH-003 |
|---|---|
| รายละเอียด | ยูเนียนทะลุผนัง |
| ซีรีส์ | ฟิตติ้งลมแบบเสียบ |
| OD ท่อ (mm) | 10 |
| รูเจาะแผง (mm) | 19.5 |
| ØE (mm) | 8 |
| I (mm) | 28.45 |
| L (mm) | 47.9 |
| หกเหลี่ยม H (mm) | 22 |
| หกเหลี่ยม h (mm) | 22 |
| วัสดุ | ตัวเรือน SUS304 (มาตรฐาน) / SUS316 เลือกได้; ซีล NBR (Viton เลือกได้) |
| แรงดันใช้งาน | 7~10 kgf/cm²* |
| อุณหภูมิใช้งาน | -20℃~80℃* |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
