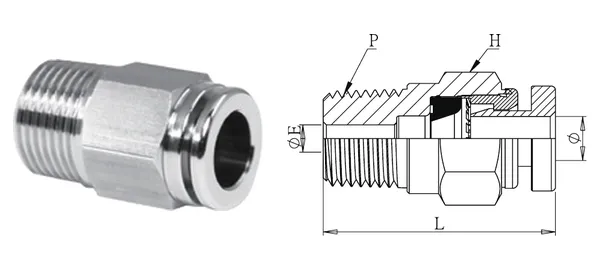

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ข้อต่อตรงเกลียวนอก
DG-QSM-004
ข้อกำหนด
| รหัสชิ้นส่วน | DG-QSM-004 |
|---|---|
| รายละเอียด | ข้อต่อตรงเกลียวนอก |
| ซีรีส์ | ฟิตติ้งลมแบบเสียบ |
| OD ท่อ (mm) | 6 |
| ขนาดเกลียว | 1/4" |
| ØE (mm) | 4 |
| L (mm) | 25.25 |
| หกเหลี่ยม H (mm) | 14 |
| ประเภทเกลียว | PT (มาตรฐาน) / NPT เลือกได้ |
| วัสดุ | ตัวเรือน SUS304 (มาตรฐาน) / SUS316 เลือกได้; ซีล NBR (Viton เลือกได้) |
| แรงดันใช้งาน | 7~10 kgf/cm²* |
| อุณหภูมิใช้งาน | -20℃~80℃* |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
