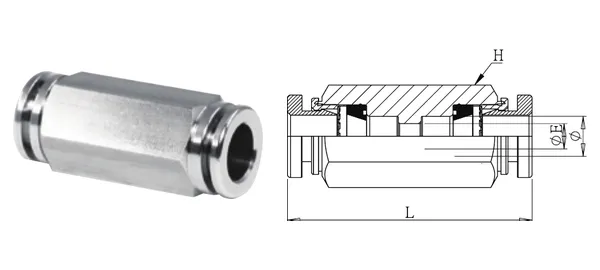

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ยูเนียน (ข้อต่อตรง)
DG-QSU-004
ข้อกำหนด
| รหัสชิ้นส่วน | DG-QSU-004 |
|---|---|
| รายละเอียด | ยูเนียน (ข้อต่อตรง) |
| ซีรีส์ | ฟิตติ้งลมแบบเสียบ |
| OD ท่อ (mm) | 10 |
| ØE (mm) | 8 |
| L (mm) | 43.9 |
| หกเหลี่ยม H (mm) | 17 |
| วัสดุ | ตัวเรือน SUS304 (มาตรฐาน) / SUS316 เลือกได้; ซีล NBR (Viton เลือกได้) |
| แรงดันใช้งาน | 7~10 kgf/cm²* |
| อุณหภูมิใช้งาน | -20℃~80℃* |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
