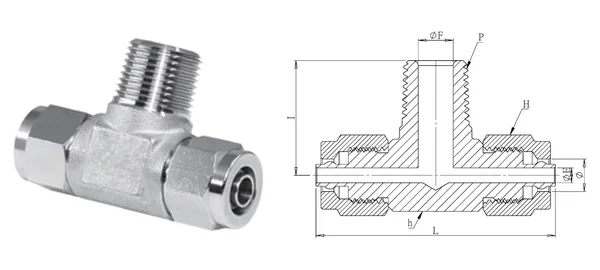

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
สามทางเกลียวนอกตรงกลาง
DG-RTB-004
ข้อกำหนด
| รหัสชิ้นส่วน | DG-RTB-004 |
|---|---|
| รายละเอียด | สามทางเกลียวนอกตรงกลาง |
| ซีรีส์ | ฟิตติ้งลมแบบแรพิด |
| OD ท่อ (mm) | 8 |
| ขนาดเกลียว | 1/4" |
| ØE (mm) | 4 |
| ØF (mm) | 7 |
| I (mm) | 23 |
| L (mm) | 48 |
| หกเหลี่ยม H (mm) | 14 |
| หกเหลี่ยม h (mm) | 14.5 |
| ประเภทเกลียว | PT (มาตรฐาน) / NPT เลือกได้ |
| วัสดุ | ตัวเรือน SUS304 (มาตรฐาน) / SUS316 เลือกได้ |
| แรงดันใช้งาน | 20 kgf/cm²* |
| อุณหภูมิใช้งาน | -20℃~80℃* |
| หมายเหตุ | ไม่ใช่สต็อกปกติ สั่งกลึงได้ รับขนาดนอกตาราง |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
