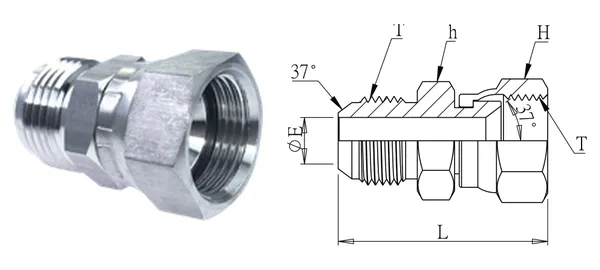

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ข้อต่อยาวแบบหมุน (JIC 37°)
DG-WJX-003
ข้อกำหนด
| รหัสชิ้นส่วน | DG-WJX-003 |
|---|---|
| รายละเอียด | ข้อต่อยาวแบบหมุน (JIC 37°) |
| ซีรีส์ | ฟิตติ้งแบบหมุน |
| OD ท่อ (mm) | 1/2" |
| เกลียว T (UN/UNF) | 3/4" x 16 |
| ØE (mm) | 10 |
| L (mm) | 45 |
| หกเหลี่ยม H (mm) | 23 |
| หกเหลี่ยม h (mm) | 22 |
| ประเภทเกลียว | T: UN/UNF (JIC 37°) |
| วัสดุ | SUS304 (มาตรฐาน) / SUS316 (-316) |
| แรงดันใช้งาน | 210 kgf/cm² |
| อุณหภูมิใช้งาน | — |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
