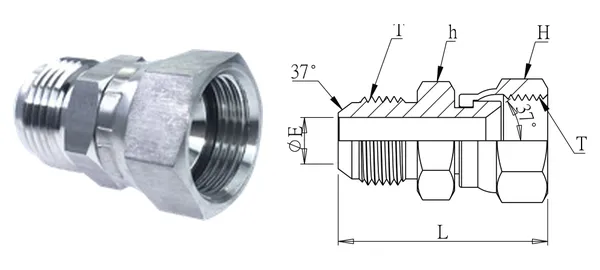

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ข้อต่อยาวแบบหมุน (JIC 37°)
DG-WJX-004
ข้อกำหนด
| รหัสชิ้นส่วน | DG-WJX-004 |
|---|---|
| รายละเอียด | ข้อต่อยาวแบบหมุน (JIC 37°) |
| ซีรีส์ | ฟิตติ้งแบบหมุน |
| OD ท่อ (mm) | 5/8" |
| เกลียว T (UN/UNF) | 7/8" x 14 |
| ØE (mm) | 12 |
| L (mm) | 48.5 |
| หกเหลี่ยม H (mm) | 27 |
| หกเหลี่ยม h (mm) | 23 |
| ประเภทเกลียว | T: UN/UNF (JIC 37°) |
| วัสดุ | SUS304 (มาตรฐาน) / SUS316 (-316) |
| แรงดันใช้งาน | 210 kgf/cm² |
| อุณหภูมิใช้งาน | — |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
