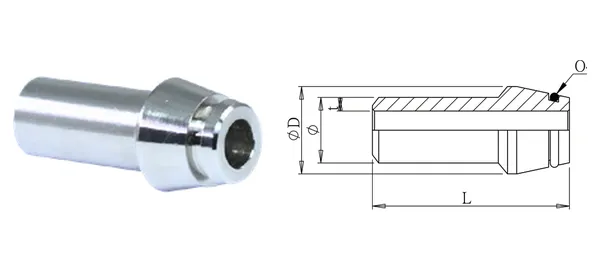

Ảnh sản phẩm và bản vẽ kích thước (minh họa). Đơn vị mm.
Đầu nối hàn đối đầu
DG-CWN-004
Thông số
| Mã linh kiện | DG-CWN-004 |
|---|---|
| Mô tả | Đầu nối hàn đối đầu |
| dòng | Khớp nối nén vòng cắt |
| ĐK ngoài ống (mm) | 12 |
| ØD (mm) | 16 |
| L/L1 (mm) | 36 |
| t (mm) | 2.5 |
| ĐK trong × rộng (mm) | 9.5 x 1.5 |
| Loại ren | — |
| Vật liệu | SUS304 (vòng bấm SUS316) |
| Áp suất làm việc | — |
| Nhiệt độ làm việc | — |
| Ghi chú | Hàn trực tiếp vào ống thép; với đai đơn chuẩn nối mọi khớp ferrule đơn; tải nặng. Không kèm O-ring — lắp phù hợp môi trường và nhiệt độ. |
Phiên bản dữ liệu 2026-10-01. Thông số phải được xác nhận.
