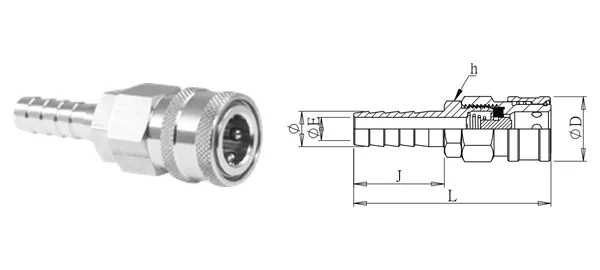

Ảnh sản phẩm và bản vẽ kích thước (minh họa). Đơn vị mm.
Đầu cái đuôi chuột (kiểu truyền thống)
DG-OSH-005
Thông số
| Mã linh kiện | DG-OSH-005 |
|---|---|
| Mô tả | Đầu cái đuôi chuột (kiểu truyền thống) |
| dòng | Khớp nối nhanh khóa một chiều |
| ĐK trong ống mềm (mm) | 1/2" |
| ØE (mm) | 9 |
| ØD (mm) | 35 |
| Ø (mm) | 13.7 |
| J (mm) | 35 |
| L (mm) | 82 |
| Lục giác h (mm) | 29 |
| Loại ren | — (đuôi chuột) |
| Vật liệu | SUS304 (tiêu chuẩn) / SUS316 (-316) |
| Áp suất làm việc | 15 kgf/cm² |
| Nhiệt độ làm việc | Theo phốt: NBR -20℃~+80℃; Viton -25℃~+180℃ |
| Ghi chú | Một số mã 1/2" và 1" dùng thân lớn 3/4" (xem ØD). |
Phiên bản dữ liệu 2026-10-01. Thông số phải được xác nhận.
