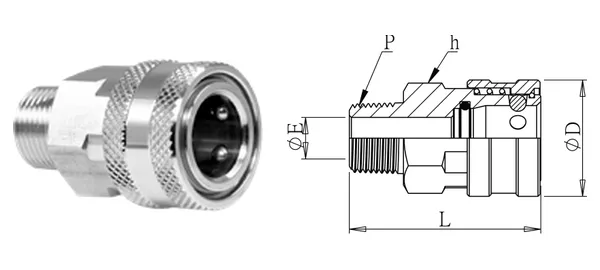

Ảnh sản phẩm và bản vẽ kích thước (minh họa). Đơn vị mm.
Đầu cái ren ngoài (thông thẳng)
DG-USM-004
Thông số phải được xác nhận
Thông số
| Mã linh kiện | DG-USM-004 |
|---|---|
| Mô tả | Đầu cái ren ngoài (thông thẳng) |
| dòng | Khớp nối nhanh thông thẳng |
| Ren P (PT) | 3/4" |
| ØE (mm) | 18 |
| ØD (mm) | 44 |
| L (mm) | 65 |
| Lục giác h (mm) | 38 |
| Loại ren | PT |
| Vật liệu | SUS304 (tiêu chuẩn) / đồng thau; phốt NBR; SUS316 theo yêu cầuThông số phải được xác nhận |
| Áp suất làm việc | 1/4"~1/2": SUS 70 / đồng thau 50 kgf/cm²; 3/4"~1": SUS 45 / đồng thau 30 kgf/cm² |
| Nhiệt độ làm việc | NBR -20℃~+80℃ |
Phiên bản dữ liệu 2026-10-01. Thông số phải được xác nhận.
