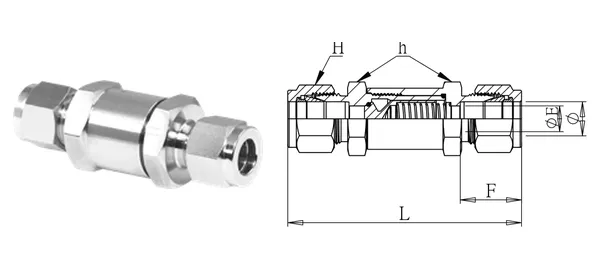

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Rückschlagventil mit Rohrverschraubung
DG-VCT-001
Technische Daten
| Artikel-Nr. | DG-VCT-001 |
|---|---|
| Bezeichnung | Rückschlagventil mit Rohrverschraubung |
| Serien | Ventile |
| Rohr-AD (mm) | 1/4" |
| ØE (mm) | 4.8 |
| F (mm) | 15.5 |
| L (mm) | 60.4 |
| SW H (mm) | 14 |
| SW h (mm) | 16 |
| Gewindeart | — (Klemmverschraubung) |
| Werkstoff | SUS316 (laut Originalkatalog); Dichtung Viton |
| Betriebsdruck | 210 kgf/cm² |
| Betriebstemperatur | -25℃~+180℃ |
| Bemerkungen | Öffnungsdruck 0.5 kgf/cm². |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
