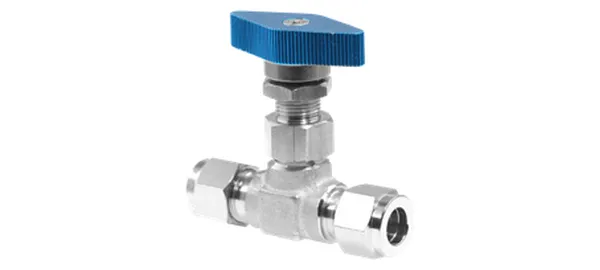

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Nadelventil mit Rohrverschraubung
DG-VNT-005
Technische Daten
| Artikel-Nr. | DG-VNT-005 |
|---|---|
| Bezeichnung | Nadelventil mit Rohrverschraubung |
| Serien | Ventile |
| Rohr-AD (mm) | 1/4" |
| Schottbohrung (mm) | 12.5 |
| ØE (mm) | 2 |
| I (mm) | 42.5 |
| J (mm) | 23.75 |
| K (mm) | 50.75 |
| L (mm) | 62 |
| SW H (mm) | 14 |
| SW h (mm) | 14.5 |
| Gewindeart | — (Klemmverschraubung) |
| Werkstoff | SUS316 (laut Originalkatalog); Dichtung PTFE |
| Betriebsdruck | 3000 psi (210 kgf/cm²) |
| Betriebstemperatur | -25℃~180℃ |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
