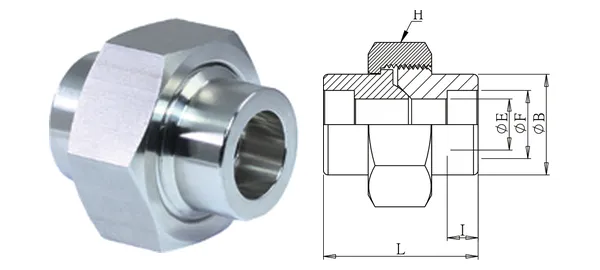

Produktfoto und Maßzeichnung (illustrativ). Maße in mm.
Rohrverschraubung mit Schweißmuffen 3000Lb (dreiteilig)
DG-XUS-004
Technische Daten
| Artikel-Nr. | DG-XUS-004 |
|---|---|
| Bezeichnung | Rohrverschraubung mit Schweißmuffen 3000Lb (dreiteilig) |
| Serien | Hochdruck-Rohrfittings |
| Rohraußen-Ø (mm) | 1" |
| ØE (mm) | 27.2 |
| ØF (mm) | 34.3 |
| ØB (mm) | 47 |
| I (mm) | 13 |
| L (mm) | 64.9 |
| SW H (mm) | 63 |
| Gewindeart | Schweißmuffe |
| Werkstoff | SUS304 (Standard) / SUS316L (-316) |
| Betriebsdruck | 210 kgf/cm² (3M) |
| Betriebstemperatur | — |
Datenversion 2026-10-01. Spezifikationen vorbehaltlich Bestätigung.
