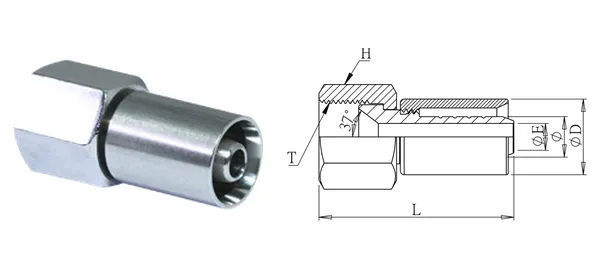

Photo et plan coté (illustratifs). Dimensions en mm.
Embout de flexible PTFE à écrou tournant JIC 37°
DG-KPJ-005
Spécifications
| Réf. | DG-KPJ-005 |
|---|---|
| Désignation | Embout de flexible PTFE à écrou tournant JIC 37° |
| séries | Embouts de flexibles à sertir |
| Ø int. flexible (mm) | 1" |
| Filetage T (UN/UNF) | 1-5/16" x 12 |
| ØE (mm) | 18 |
| ØD (mm) | 35 |
| L (mm) | 68 |
| Six-pans H (mm) | 38 |
| Type de filetage | T: UN/UNF (JIC 37°) |
| Matière | SUS304 (standard) / SUS316 (-316) |
| Pression de service | 210 kgf/cm² |
| Température de service | — |
Version des données 2026-10-01. Spécifications sous réserve de confirmation.
