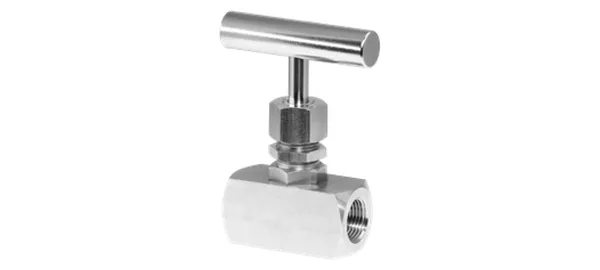

Photo et plan coté (illustratifs). Dimensions en mm.
Vanne à pointeau taraudée
DG-VNF-003
Spécifications
| Réf. | DG-VNF-003 |
|---|---|
| Désignation | Vanne à pointeau taraudée |
| séries | Vannes |
| Filetage P (PT) | 1/2" |
| Perçage de cloison (mm) | 22.5 |
| ØE (mm) | 6.4 |
| ØE1 (mm) | 6.4 |
| I (mm) | 60 |
| J (mm) | 22 |
| K (mm) | 80.3 |
| L (mm) | 65 |
| Carré (mm) | 30 |
| Type de filetage | PT (standard) / NPT (-N, sur commande) |
| Matière | SUS304 (joint torique NBR) / SUS316 (-316, joint torique Viton) ; joint PTFE |
| Pression de service | 6000 psi (400 kgf/cm²) |
| Température de service | SUS304: -20℃~+80℃; SUS316: -25℃~+180℃ |
| Remarques | Le chapeau supérieur permet un réglage d’étanchéité répété ; l’écrou fixe le panneau. |
Version des données 2026-10-01. Spécifications sous réserve de confirmation.
