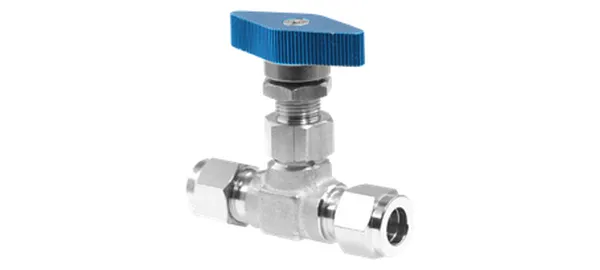

Photo et plan coté (illustratifs). Dimensions en mm.
Vanne à pointeau à raccords pour tube
DG-VNT-003
Spécifications
| Réf. | DG-VNT-003 |
|---|---|
| Désignation | Vanne à pointeau à raccords pour tube |
| séries | Vannes |
| Ø ext. tube (mm) | 10 |
| Perçage de cloison (mm) | 12.5 |
| ØE (mm) | 3 |
| I (mm) | 42.5 |
| J (mm) | 24.7 |
| K (mm) | 50.7 |
| L (mm) | 67 |
| Six-pans H (mm) | 19 |
| Six-pans h (mm) | 18.6 |
| Type de filetage | — (à compression) |
| Matière | SUS316 (selon catalogue d’origine) ; joint PTFE |
| Pression de service | 3000 psi (210 kgf/cm²) |
| Température de service | -25℃~180℃ |
Version des données 2026-10-01. Spécifications sous réserve de confirmation.
