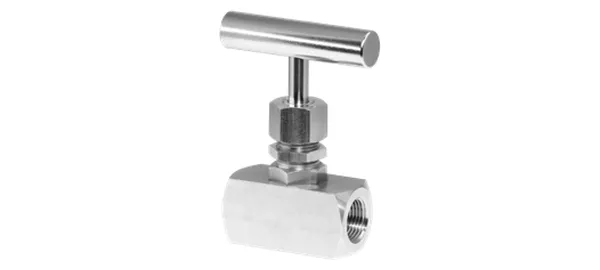

Foto produk dan gambar ukuran (ilustratif). Dimensi dalam mm.
Needle valve drat dalam
DG-VNF-005
Spesifikasi
| No. bagian | DG-VNF-005 |
|---|---|
| Deskripsi | Needle valve drat dalam |
| seri | Katup |
| Drat P (PT) | 1" |
| Lubang panel (mm) | 24.5 |
| ØE (mm) | 8.5 |
| ØE1 (mm) | 10 |
| I (mm) | 75 |
| J (mm) | 30.2 |
| K (mm) | 92.3 |
| L (mm) | 80 |
| Persegi (mm) | 45 |
| Jenis ulir | PT (standar) / NPT (-N, dibuat sesuai pesanan) |
| Material | SUS304 (O-ring NBR) / SUS316 (-316, O-ring Viton); gasket PTFE |
| Tekanan kerja | 6000 psi (400 kgf/cm²) |
| Suhu kerja | SUS304: -20℃~+80℃; SUS316: -25℃~+180℃ |
| Catatan | Tutup atas memungkinkan penyesuaian kedap udara berulang; nut pengunci untuk panel. |
Versi data 2026-10-01. Spesifikasi tunduk pada konfirmasi.
