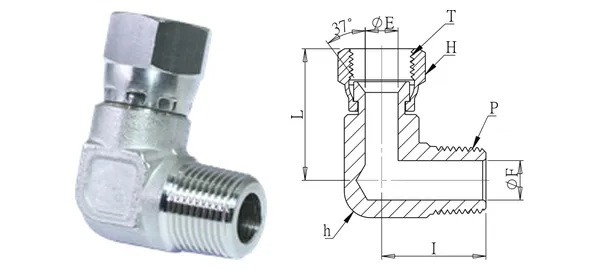

Foto produk dan gambar ukuran (ilustratif). Dimensi dalam mm.
Elbow swivel drat luar (JIC 37°)
DG-WJE-002
Spesifikasi
| No. bagian | DG-WJE-002 |
|---|---|
| Deskripsi | Elbow swivel drat luar (JIC 37°) |
| seri | Fitting swivel |
| OD tube (mm) | 3/8" |
| Drat T (UN/UNF) | 9/16" x 18 |
| Drat P (PT) | 3/8" |
| ØE (mm) | 7 |
| ØF (mm) | 9.6 |
| I (mm) | 26.7 |
| L (mm) | 35 |
| Hex H (mm) | 19 |
| Hex h (mm) | 18.6 |
| Jenis ulir | T: UN/UNF (JIC 37°); P: PT (standar) / NPT (-N) |
| Material | SUS304 (standar) / SUS316 (-316) |
| Tekanan kerja | 210 kgf/cm² |
| Suhu kerja | — |
Versi data 2026-10-01. Spesifikasi tunduk pada konfirmasi.
