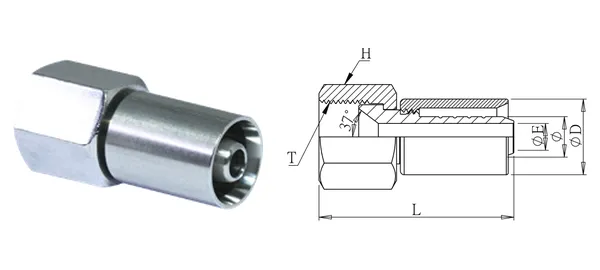

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Raccordo per tubo in PTFE con dado girevole JIC 37°
DG-KPJ-004
Specifiche
| Cod. articolo | DG-KPJ-004 |
|---|---|
| Descrizione | Raccordo per tubo in PTFE con dado girevole JIC 37° |
| serie | Raccordi a pressare per tubi flessibili |
| Ø int. tubo flessibile (mm) | 3/4" |
| Filettatura T (UN/UNF) | 1-1/16" x 12 |
| ØE (mm) | 11.6 |
| ØD (mm) | 28 |
| L (mm) | 61.5 |
| Esagono H (mm) | 32 |
| Tipo di filetto | T: UN/UNF (JIC 37°) |
| Materiale | SUS304 (standard) / SUS316 (-316) |
| Pressione di esercizio | 210 kgf/cm² |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
