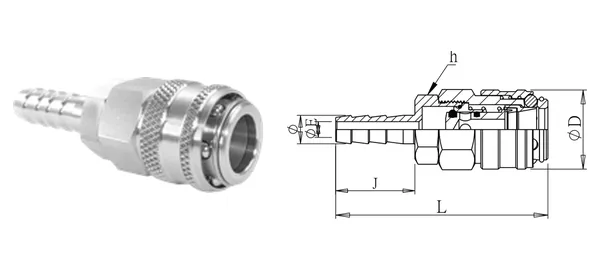

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Innesto portagomma (una mano)
DG-OOH-001
Specifiche soggette a conferma
Specifiche
| Cod. articolo | DG-OOH-001 |
|---|---|
| Descrizione | Innesto portagomma (una mano) |
| serie | Innesti rapidi a chiusura singola |
| Ø int. tubo flessibile (mm) | 5/16" |
| ØE (mm) | 5 |
| ØD (mm) | 25 |
| Ø (mm) | 9 |
| J (mm) | 25 |
| L (mm) | 67 |
| Esagono h (mm) | 19 |
| Tipo di filetto | — (portagomma) |
| Materiale | SUS304 / SUS316 / Acciaio (standard SUS304; ordinare SUS316 con -316; acciaio al carbonio su richiesta)Specifiche soggette a conferma |
| Pressione di esercizio | 15 kgf/cm² |
| Temperatura di esercizio | In base alla guarnizione: NBR -20℃~+80℃; Viton -25℃~+180℃ |
Versione dati 2026-10-01. Specifiche soggette a conferma.
