DG-OPF-001 Spina filettata femmina

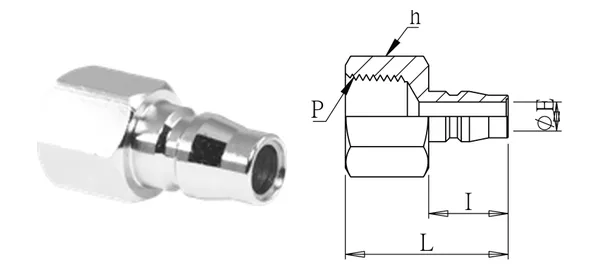

Foto e disegno quotato (illustrativi). Dimensioni in mm.

Innesti rapidi · Innesti rapidi a chiusura singola

Spina filettata femmina

Female Plug

DG-OPF-001

Specifiche soggette a conferma

Opzioni
Codice ordine: DG-OPF-001
Vedi lista →

Specifiche

Cod. articoloDG-OPF-001
DescrizioneSpina filettata femmina
serieInnesti rapidi a chiusura singola
Filettatura P (PT)1/8"
ØE (mm)7.5
I (mm)20.5
L (mm)34.5
Esagono h (mm)14
Tipo di filettoPT
MaterialeSUS304 / SUS316 / Acciaio (standard SUS304; ordinare SUS316 con -316; acciaio al carbonio su richiesta)Specifiche soggette a conferma
Pressione di esercizio15 kgf/cm²
Temperatura di esercizioIn base alla guarnizione: NBR -20℃~+80℃; Viton -25℃~+180℃
NoteCompatibile con femmine monochiusura di materiali diversi.

Versione dati 2026-10-01. Specifiche soggette a conferma.
