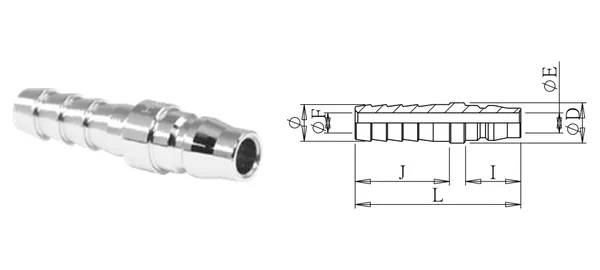

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Spina portagomma
DG-OPH-003
Specifiche soggette a conferma
Specifiche
| Cod. articolo | DG-OPH-003 |
|---|---|
| Descrizione | Spina portagomma |
| serie | Innesti rapidi a chiusura singola |
| Ø int. tubo flessibile (mm) | 3/8" |
| ØE (mm) | 7.5 |
| ØF (mm) | 7.5 |
| ØD (mm) | 15 |
| Ø (mm) | 10.5 |
| I (mm) | 20.5 |
| J (mm) | 30 |
| L (mm) | 56.5 |
| Tipo di filetto | — (portagomma) |
| Materiale | SUS304 / SUS316 / Acciaio (standard SUS304; ordinare SUS316 con -316; acciaio al carbonio su richiesta)Specifiche soggette a conferma |
| Pressione di esercizio | 15 kgf/cm² |
| Temperatura di esercizio | In base alla guarnizione: NBR -20℃~+80℃; Viton -25℃~+180℃ |
| Note | Compatibile con femmine monochiusura di materiali diversi. |
Versione dati 2026-10-01. Specifiche soggette a conferma.
