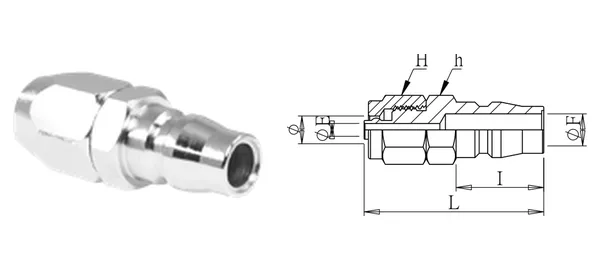

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Spina per tubo in PU
DG-OPU-001
Specifiche soggette a conferma
Specifiche
| Cod. articolo | DG-OPU-001 |
|---|---|
| Descrizione | Spina per tubo in PU |
| serie | Innesti rapidi a chiusura singola |
| Ø est. tubo (mm) | 6 |
| ØE (mm) | 3 |
| ØF (mm) | 7.5 |
| I (mm) | 20.5 |
| L (mm) | 42 |
| Esagono H (mm) | 14 |
| Esagono h (mm) | 14 |
| Tipo di filetto | — (rapido) |
| Materiale | SUS304 / SUS316 / Acciaio (standard SUS304; ordinare SUS316 con -316; acciaio al carbonio su richiesta)Specifiche soggette a conferma |
| Pressione di esercizio | 15 kgf/cm² |
| Temperatura di esercizio | In base alla guarnizione: NBR -20℃~+80℃; Viton -25℃~+180℃ |
| Note | Compatibile con femmine monochiusura di materiali diversi. |
Versione dati 2026-10-01. Specifiche soggette a conferma.
