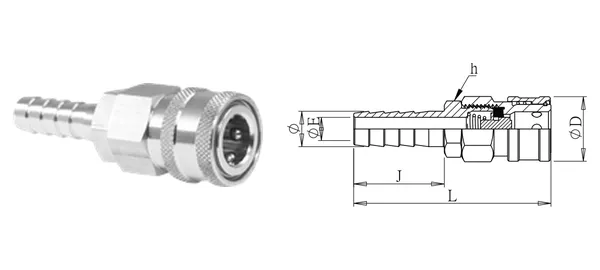

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Innesto portagomma (modello tradizionale)
DG-OSH-006
Specifiche
| Cod. articolo | DG-OSH-006 |
|---|---|
| Descrizione | Innesto portagomma (modello tradizionale) |
| serie | Innesti rapidi a chiusura singola |
| Ø int. tubo flessibile (mm) | 3/4" |
| ØE (mm) | 14 |
| ØD (mm) | 35 |
| Ø (mm) | 20 |
| J (mm) | 40 |
| L (mm) | 87 |
| Esagono h (mm) | 29 |
| Tipo di filetto | — (portagomma) |
| Materiale | SUS304 (standard) / SUS316 (-316) |
| Pressione di esercizio | 15 kgf/cm² |
| Temperatura di esercizio | In base alla guarnizione: NBR -20℃~+80℃; Viton -25℃~+180℃ |
| Note | Alcuni articoli 1/2" e 1" usano corpo grande 3/4" (vedi ØD). |
Versione dati 2026-10-01. Specifiche soggette a conferma.
