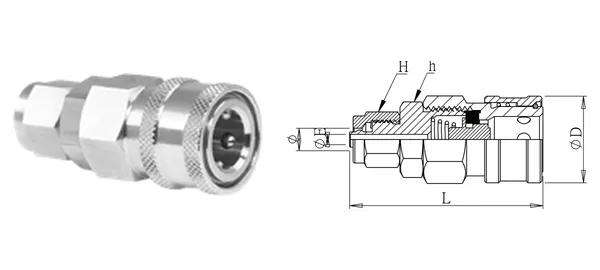

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Innesto per tubo in PU (modello tradizionale)
DG-OSU-004
Specifiche
| Cod. articolo | DG-OSU-004 |
|---|---|
| Descrizione | Innesto per tubo in PU (modello tradizionale) |
| serie | Innesti rapidi a chiusura singola |
| Ø est. tubo (mm) | 12 |
| ØE (mm) | 7 |
| ØD (mm) | 25 |
| L (mm) | 57.2 |
| Esagono H (mm) | 19 |
| Esagono h (mm) | 19 |
| Tipo di filetto | — (rapido) |
| Materiale | SUS304 (standard) / SUS316 (-316) |
| Pressione di esercizio | 15 kgf/cm² |
| Temperatura di esercizio | In base alla guarnizione: NBR -20℃~+80℃; Viton -25℃~+180℃ |
Versione dati 2026-10-01. Specifiche soggette a conferma.
