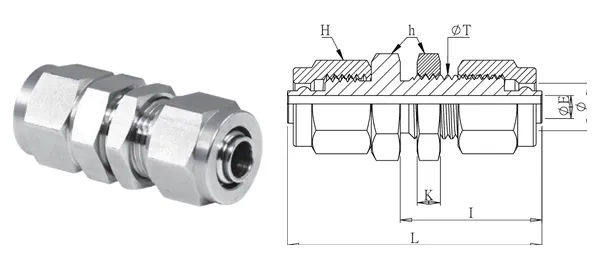

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Giunto diritto passaparete
DG-RBH-001
Specifiche
| Cod. articolo | DG-RBH-001 |
|---|---|
| Descrizione | Giunto diritto passaparete |
| serie | Raccordi pneumatici rapidi |
| Ø est. tubo (mm) | 4 |
| Foro pannello (mm) | 8.3 |
| ØE (mm) | 1.5 |
| I (mm) | 25 |
| K (mm) | 4 |
| L (mm) | 42 |
| Esagono H (mm) | 11 |
| Esagono h (mm) | 12 |
| Materiale | Corpo SUS304 (standard) / SUS316 opzionale |
| Pressione di esercizio | 20 kgf/cm²* |
| Temperatura di esercizio | -20℃~80℃* |
Versione dati 2026-10-01. Specifiche soggette a conferma.
