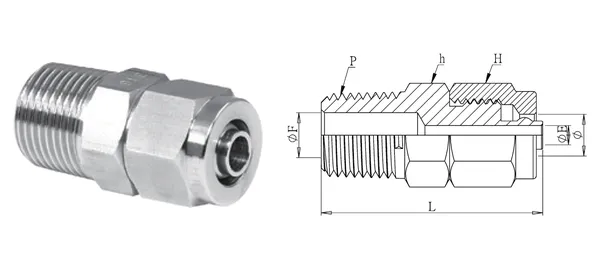

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Raccordo diritto maschio
DG-RSM-002
Specifiche
| Cod. articolo | DG-RSM-002 |
|---|---|
| Descrizione | Raccordo diritto maschio |
| serie | Raccordi pneumatici rapidi |
| Ø est. tubo (mm) | 4 |
| Misura filettatura | 1/4" |
| ØE (mm) | 1.5 |
| ØF (mm) | 7 |
| L (mm) | 32 |
| Esagono H (mm) | 11 |
| Esagono h (mm) | 14 |
| Tipo di filetto | PT (standard) / NPT opzionale |
| Materiale | Corpo SUS304 (standard) / SUS316 opzionale |
| Pressione di esercizio | 20 kgf/cm²* |
| Temperatura di esercizio | -20℃~80℃* |
Versione dati 2026-10-01. Specifiche soggette a conferma.
