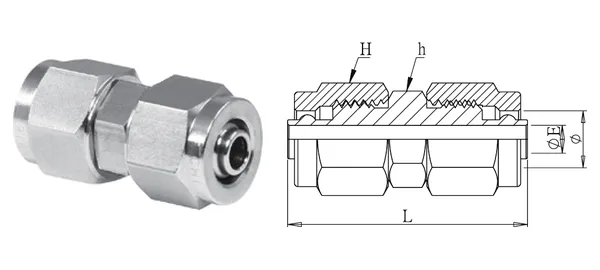

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Giunto diritto
DG-RSU-005
Specifiche
| Cod. articolo | DG-RSU-005 |
|---|---|
| Descrizione | Giunto diritto |
| serie | Raccordi pneumatici rapidi |
| Ø est. tubo (mm) | 12 |
| ØE (mm) | 7 |
| L (mm) | 39 |
| Esagono H (mm) | 19 |
| Esagono h (mm) | 17 |
| Materiale | Corpo SUS304 (standard) / SUS316 opzionale |
| Pressione di esercizio | 20 kgf/cm²* |
| Temperatura di esercizio | -20℃~80℃* |
Versione dati 2026-10-01. Specifiche soggette a conferma.
