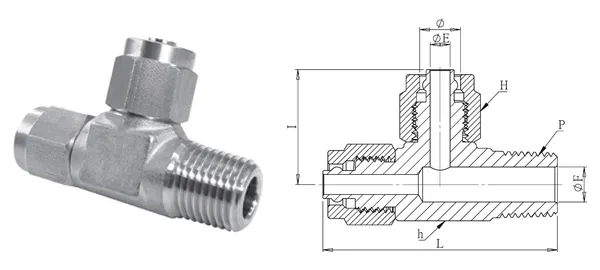

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Tee maschio in linea
DG-RTR-003
Specifiche
| Cod. articolo | DG-RTR-003 |
|---|---|
| Descrizione | Tee maschio in linea |
| serie | Raccordi pneumatici rapidi |
| Ø est. tubo (mm) | 8 |
| Misura filettatura | 3/8" |
| ØE (mm) | 4 |
| ØF (mm) | 9.6 |
| I (mm) | 26.5 |
| L (mm) | 53 |
| Esagono H (mm) | 14 |
| Esagono h (mm) | 18.6 |
| Tipo di filetto | PT (standard) / NPT opzionale |
| Materiale | Corpo SUS304 (standard) / SUS316 opzionale |
| Pressione di esercizio | 20 kgf/cm²* |
| Temperatura di esercizio | -20℃~80℃* |
| Note | Non a magazzino standard; lavorato su ordine; misure non in tabella accettate. |
Versione dati 2026-10-01. Specifiche soggette a conferma.
