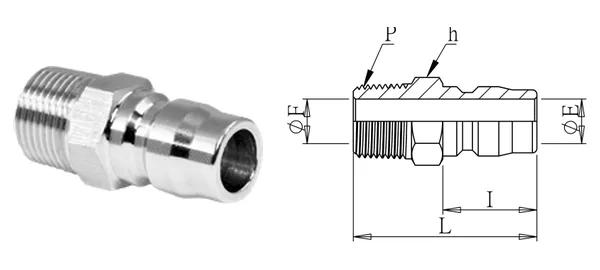

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Spina filettata maschio (passaggio diretto)
DG-UPM-001
Specifiche soggette a conferma
Specifiche
| Cod. articolo | DG-UPM-001 |
|---|---|
| Descrizione | Spina filettata maschio (passaggio diretto) |
| serie | Innesti rapidi a passaggio diretto |
| Filettatura P (PT) | 1/4" |
| ØE (mm) | 6.5 |
| ØF (mm) | 6.5 |
| I (mm) | 18 |
| L (mm) | 38 |
| Esagono h (mm) | 14 |
| Tipo di filetto | PT |
| Materiale | SUS304 (standard) / ottone; guarnizione NBR; SUS316 su richiestaSpecifiche soggette a conferma |
| Pressione di esercizio | 1/4"~1/2": SUS 70 / ottone 50 kgf/cm²; 3/4"~1": SUS 45 / ottone 30 kgf/cm² |
| Temperatura di esercizio | NBR -20℃~+80℃ |
Versione dati 2026-10-01. Specifiche soggette a conferma.
