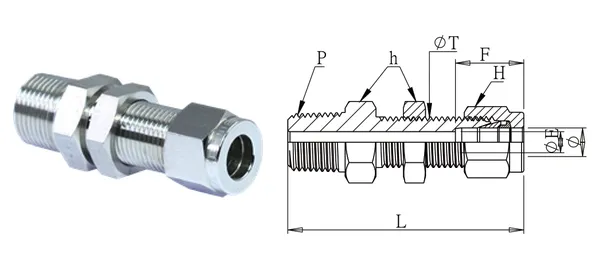

製品写真および寸法図（参考）。寸法は mm。
バルクヘッドオスコネクタ
DG-GBM-003
仕様
| 品番 | DG-GBM-003 |
|---|---|
| 品名 | バルクヘッドオスコネクタ |
| シリーズ | チューブ継手 |
| チューブ外径 (mm) | 10 |
| ねじ P (PT) | 3/8" |
| パネル穴径 (mm) | 16.3 |
| ØE (mm) | 8 |
| F (mm) | 17.2 |
| L/L1 (mm) | 57.5 |
| 六角 H (mm) | 19 |
| 六角 h (mm) | 22 |
| ねじ形式 | PT（標準）／NPT（-N） |
| 材質 | SUS316（カタログ表記；注文コード -316） |
| 使用圧力 | 1/2"(12 mm) 以下：210 kgf/cm²；3/4"(19 mm) 以上：100 kgf/cm² |
| 使用温度 | — |
データ版 2026-10-01. 仕様は確認待ちです.
