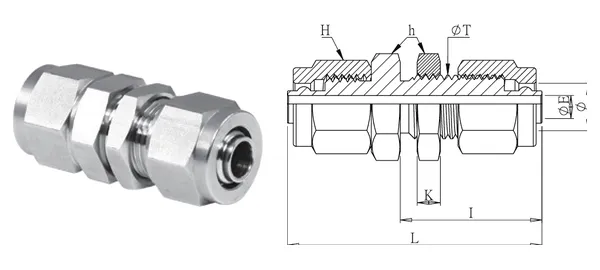

製品写真および寸法図（参考）。寸法は mm。
バルクヘッドユニオン
DG-RBH-002
仕様
| 品番 | DG-RBH-002 |
|---|---|
| 品名 | バルクヘッドユニオン |
| シリーズ | ラピッド空圧継手 |
| チューブ外径 (mm) | 6 |
| パネル穴径 (mm) | 11.5 |
| ØE (mm) | 3 |
| I (mm) | 24.5 |
| K (mm) | 4 |
| L (mm) | 44 |
| 六角 H (mm) | 14 |
| 六角 h (mm) | 16 |
| 材質 | 本体 SUS304（標準）／SUS316 選択可 |
| 使用圧力 | 20 kgf/cm²* |
| 使用温度 | -20℃~80℃* |
データ版 2026-10-01. 仕様は確認待ちです.
