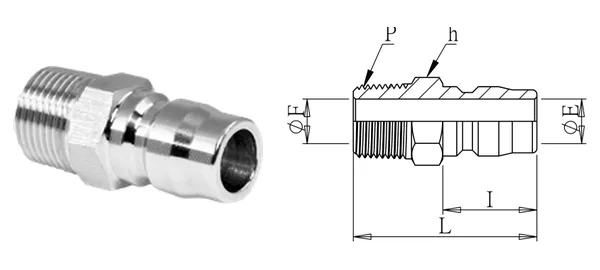

製品写真および寸法図（参考）。寸法は mm。
おねじプラグ（ストレート形）
DG-UPM-005
仕様は確認待ちです
仕様
| 品番 | DG-UPM-005 |
|---|---|
| 品名 | おねじプラグ（ストレート形） |
| シリーズ | ストレート形クイックカップリング |
| ねじ P (PT) | 1" |
| ØE (mm) | 26 |
| ØF (mm) | 23 |
| I (mm) | 36 |
| L (mm) | 69 |
| 六角 h (mm) | 38 |
| ねじ形式 | PT |
| 材質 | SUS304（標準）／黄銅；シール NBR；SUS316 は受注対応仕様は確認待ちです |
| 使用圧力 | 1/4"~1/2": SUS 70 / 黄銅 50 kgf/cm²; 3/4"~1": SUS 45 / 黄銅 30 kgf/cm² |
| 使用温度 | NBR -20℃~+80℃ |
データ版 2026-10-01. 仕様は確認待ちです.
