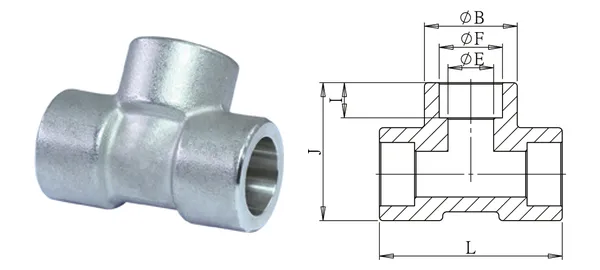

製品写真および寸法図（参考）。寸法は mm。
差込み溶接ティー 3000Lb
DG-XTS-004
仕様
| 品番 | DG-XTS-004 |
|---|---|
| 品名 | 差込み溶接ティー 3000Lb |
| シリーズ | 高圧管継手 |
| 管外径 (mm) | 3/4" |
| ØE (mm) | 21.7 |
| ØF (mm) | 27.6 |
| ØB (mm) | 38 |
| I (mm) | 13 |
| J (mm) | 53.5 |
| L (mm) | 69.5 |
| ねじ形式 | 差込み溶接 |
| 材質 | SUS304（標準）／SUS316L（-316） |
| 使用圧力 | 210 kgf/cm² (3M) |
| 使用温度 | — |
データ版 2026-10-01. 仕様は確認待ちです.
