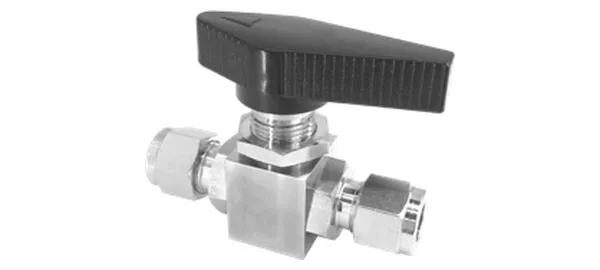

제품 사진 및 치수 도면(참고). 치수는 mm.
튜브 피팅형 볼 밸브
DG-VBT-004
사양
| 품번 | DG-VBT-004 |
|---|---|
| 품명 | 튜브 피팅형 볼 밸브 |
| 시리즈 | 밸브 |
| 튜브 외경 (mm) | 3/4" |
| 패널 구멍 (mm) | 19.5 |
| ØE (mm) | 12.6 |
| I (mm) | 71 |
| K (mm) | 86.6 |
| L (mm) | 65.5 |
| 육각 H (mm) | 28.6 |
| 사각 (mm) | 32 |
| □1 (mm) | 34 |
| 나사 형식 | — (압축식) |
| 재질 | SUS316 (원 카탈로그 표기); O-링 Viton; 개스킷 PTFE |
| 사용 압력 | 1000 psi (70 kgf/cm²) |
| 사용 온도 | -25℃~+180℃ |
데이터 버전 2026-10-01. 사양은 확인 대상입니다.
